Việc chọn bộ tiết diện dầm thép là bước quan trọng trong thiết kế kết cấu, ảnh hưởng trực tiếp đến hiệu quả sử dụng vật liệu, độ an toàn và thẩm mỹ của công trình. Bài viết này sẽ hướng dẫn chi tiết quy trình chọn bộ tiết diện dầm thép, từ lý thuyết đến ứng dụng thực tế.
1. Tổng Quan Về Dầm Thép
Dầm thép là cấu kiện chịu uốn, truyền tải trọng từ sàn, mái hoặc các cấu kiện khác xuống cột hoặc móng. Dầm có thể có nhiều hình dạng như dầm chữ I, chữ H, chữ U, hoặc dầm hộp, tùy thuộc vào yêu cầu chịu lực và điều kiện thi công.
2. Các Yếu Tố Cần Xem Xét Khi Chọn Tiết Diện Dầm Thép
2.1. Tải Trọng Tác Dụng
-
Tải trọng sống (tĩnh): Bao gồm trọng lượng bản thân dầm, sàn, mái, tường và các cấu kiện gắn liền.
-
Tải trọng động: Do người, thiết bị, gió, động đất hoặc các yếu tố tạm thời khác.
2.2. Kích Thước Dầm
-
Chiều dài dầm (L): Xác định khẩu độ giữa các điểm tựa.
-
Chiều cao dầm (h): Thường được chọn theo tỷ lệ với chiều dài dầm để đảm bảo độ cứng và khả năng chịu uốn.
-
Chiều rộng dầm (b): Phụ thuộc vào loại dầm và yêu cầu kỹ thuật.
2.3. Vật Liệu Sử Dụng
-
Thép thông thường: Cường độ chịu kéo khoảng 250–400 MPa.
-
Thép cường độ cao: Cường độ chịu kéo từ 500 MPa trở lên, giúp giảm kích thước dầm.
2.4. Điều Kiện Thi Công
-
Khả năng chế tạo: Dễ dàng gia công và hàn.
-
Khả năng lắp dựng: Dễ dàng vận chuyển và lắp đặt tại công trường.
3. Quy Trình Chọn Bộ Tiết Diện Dầm Thép

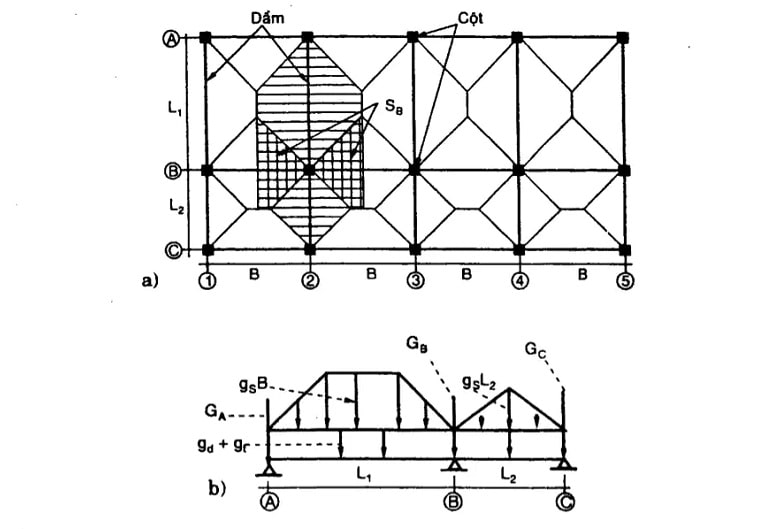

3.1. Xác Định Tải Trọng
Tính toán tổng tải trọng tác dụng lên dầm, bao gồm tải trọng sống và tải trọng động. Sử dụng các tiêu chuẩn thiết kế như TCVN hoặc Eurocode để xác định giá trị tải trọng.
3.2. Lựa Chọn Hình Dạng Dầm
Dựa trên điều kiện chịu lực và yêu cầu kỹ thuật, chọn hình dạng dầm phù hợp:
-
Dầm chữ I: Phổ biến, hiệu quả về mặt chịu lực và tiết kiệm vật liệu.
-
Dầm chữ H: Thường dùng trong các kết cấu khung thép công nghiệp.
-
Dầm hộp: Dùng trong các công trình yêu cầu thẩm mỹ cao hoặc chịu lực đặc biệt.
3.3. Tính Toán Kích Thước Tiết Diện
Sử dụng các công thức tính toán hoặc phần mềm hỗ trợ để xác định kích thước tiết diện dầm:
-
Chiều cao dầm (h): Thường chọn theo tỷ lệ với chiều dài dầm, ví dụ h = L/20 đến L/15.
-
Chiều rộng dầm (b): Phụ thuộc vào loại dầm và yêu cầu kỹ thuật.
3.4. Kiểm Tra Ứng Suất
Tính toán ứng suất trong dầm dưới tác dụng của tải trọng, đảm bảo không vượt quá giới hạn cho phép của vật liệu.
3.5. Kiểm Tra Biến Dạng
Đảm bảo độ võng của dầm không vượt quá giới hạn cho phép, thường là L/250 đến L/500 tùy thuộc vào loại công trình.
4. Ví Dụ Minh Họa
Giả sử có một dầm thép chịu tải trọng tổng cộng 100 kN, chiều dài dầm 6 m, sử dụng thép có cường độ chịu kéo 300 MPa. Áp dụng các công thức tính toán, ta có thể xác định được kích thước tiết diện dầm phù hợp.
5. Lưu Ý Khi Thiết Kế
-
Tiết kiệm vật liệu: Chọn kích thước dầm phù hợp để giảm chi phí mà vẫn đảm bảo an toàn.
-
Đảm bảo thẩm mỹ: Kích thước dầm cần phù hợp với kiến trúc tổng thể của công trình.
-
Dễ dàng thi công: Thiết kế dầm sao cho thuận tiện trong quá trình gia công và lắp dựng.
Bạn có thể tải đầy đủ tài liệu tại đây: Tài liệu về phương pháp chọn bộ tiết diện dầm thép
