Dưới đây là một bài viết tài liệu chi tiết về thiết kế dầm thép, bao gồm các khái niệm cơ bản, phân loại, tiêu chuẩn thiết kế, phương pháp tính toán và ứng dụng thực tế, nhằm cung cấp cái nhìn toàn diện cho kỹ sư kết cấu và sinh viên ngành xây dựng.

I. Giới thiệu về dầm thép

Dầm thép là một trong những thành phần quan trọng trong kết cấu xây dựng, được sử dụng để chịu tải trọng uốn, cắt và mô-men xoắn. Dầm thép có thể được chế tạo từ thép tấm hàn hoặc thép định hình như thép I, H, U, Z. Dầm thép tổ hợp là loại dầm được hàn từ các tấm thép riêng biệt, tạo thành tiết diện chữ I hoặc chữ H, giúp tăng khả năng chịu lực và tiết kiệm vật liệu.

Tài liệu về thiết kế dầm thép

II. Phân loại dầm thép

Dựa trên hình dạng và phương pháp chế tạo, dầm thép có thể được phân loại như sau:

  1. Dầm thép định hình: Được chế tạo sẵn theo các tiết diện chuẩn như I, H, U, Z.

  2. Dầm thép tổ hợp: Được hàn từ các tấm thép riêng biệt, tạo thành tiết diện chữ I hoặc chữ H. Loại dầm này thường được sử dụng khi yêu cầu tải trọng lớn hoặc nhịp dài.

  3. Dầm thép hộp: Có tiết diện hình hộp, thường được sử dụng trong các công trình yêu cầu tính thẩm mỹ cao hoặc chống xoắn tốt.

III. Tiêu chuẩn thiết kế dầm thép

Việc thiết kế dầm thép cần tuân thủ các tiêu chuẩn kỹ thuật để đảm bảo an toàn và hiệu quả kinh tế. Một số tiêu chuẩn quan trọng bao gồm:

  • TCVN 5575:2012: Tiêu chuẩn quốc gia về kết cấu thép – Tiêu chuẩn thiết kế. Tiêu chuẩn này quy định các yêu cầu về hình dạng, kích thước, mối nối và kiểm tra chất lượng dầm thép.

  • TCXDVN 338:2005: Tiêu chuẩn thiết kế kết cấu thép trong công trình dân dụng và công nghiệp. Tiêu chuẩn này quy định các yêu cầu về tính toán, kiểm tra và thi công dầm thép.

  • Eurocode 3: Tiêu chuẩn thiết kế kết cấu thép của Liên minh châu Âu, được áp dụng rộng rãi trong các công trình quốc tế.

IV. Phương pháp tính toán dầm thép

Khi tính toán dầm thép, cần xem xét các yếu tố sau:

  1. Tải trọng tác dụng: Bao gồm tải trọng tĩnh (như trọng lượng bản thân dầm, tải trọng sử dụng) và tải trọng động (như gió, động đất).

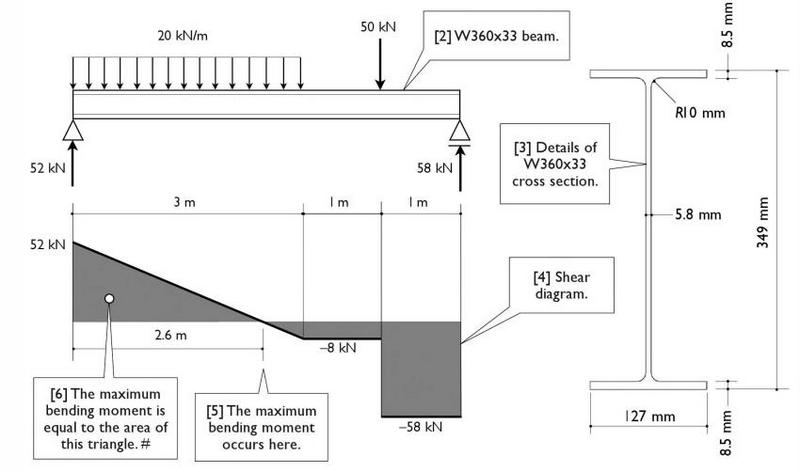

  2. Mô-men uốn và lực cắt: Tính toán mô-men uốn và lực cắt tại các vị trí quan trọng như giữa nhịp và gối tựa.

  3. Độ võng: Kiểm tra độ võng của dầm dưới tải trọng tác dụng, đảm bảo không vượt quá giới hạn cho phép.

  4. Ổn định cục bộ: Kiểm tra ổn định của bản bụng và cánh dầm dưới tác dụng của lực nén và lực cắt.

  5. Mối nối: Thiết kế mối nối giữa các phần tử dầm, đảm bảo khả năng chịu lực và độ bền mỏi.

V. Thiết kế dầm thép tổ hợp

Dầm thép tổ hợp được sử dụng khi yêu cầu tải trọng lớn hoặc nhịp dài, vượt quá khả năng của dầm thép định hình. Quá trình thiết kế dầm thép tổ hợp bao gồm các bước sau:

  1. Chọn sơ bộ tiết diện dầm: Dựa trên tải trọng và nhịp, chọn chiều cao và bề rộng cánh dầm phù hợp.

  2. Tính toán các yếu tố chịu lực: Tính toán mô-men uốn, lực cắt và kiểm tra độ võng.

  3. Kiểm tra ổn định cục bộ: Đảm bảo bản bụng và cánh dầm không bị biến dạng hoặc mất ổn định dưới tác dụng của lực.

  4. Thiết kế mối nối: Chọn phương pháp hàn hoặc bu lông phù hợp, đảm bảo khả năng chịu lực và độ bền mỏi.

  5. Kiểm tra điều kiện thi công: Đảm bảo dầm có thể được chế tạo, vận chuyển và lắp đặt một cách an toàn và hiệu quả.

VI. Ứng dụng thực tế của dầm thép

Dầm thép được ứng dụng rộng rãi trong các công trình xây dựng, bao gồm:

  • Nhà xưởng công nghiệp: Dầm thép chịu tải trọng lớn và nhịp dài, phù hợp với yêu cầu của nhà xưởng.

  • Cầu đường: Dầm thép tổ hợp được sử dụng để chịu tải trọng động và có nhịp dài.

  • Nhà cao tầng: Dầm thép kết hợp với cột thép hoặc bê tông cốt thép tạo thành khung chịu lực.

  • Công trình đặc biệt: Dầm thép được thiết kế đặc biệt để đáp ứng yêu cầu kỹ thuật và thẩm mỹ của các công trình đặc biệt.

Bạn có thể tải đầy đủ file tài liệu tại đây: Tài liệu về thiết kế dầm thép
